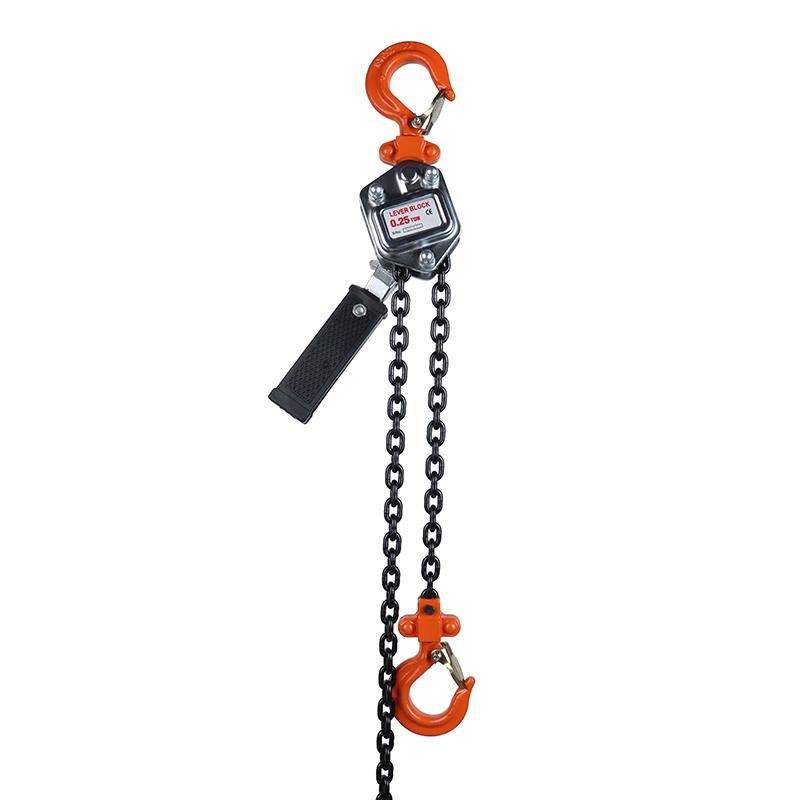

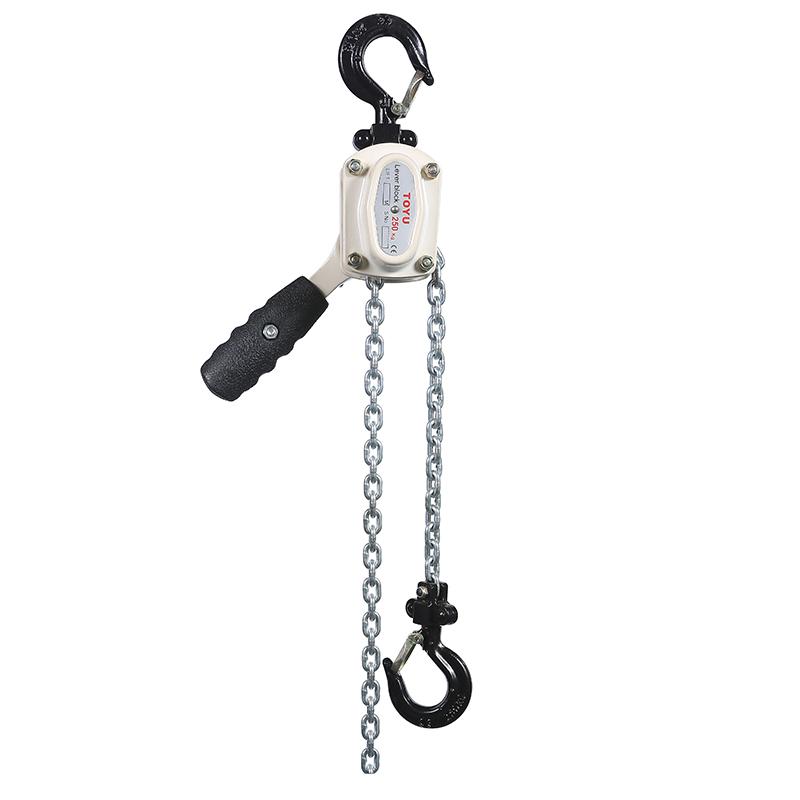

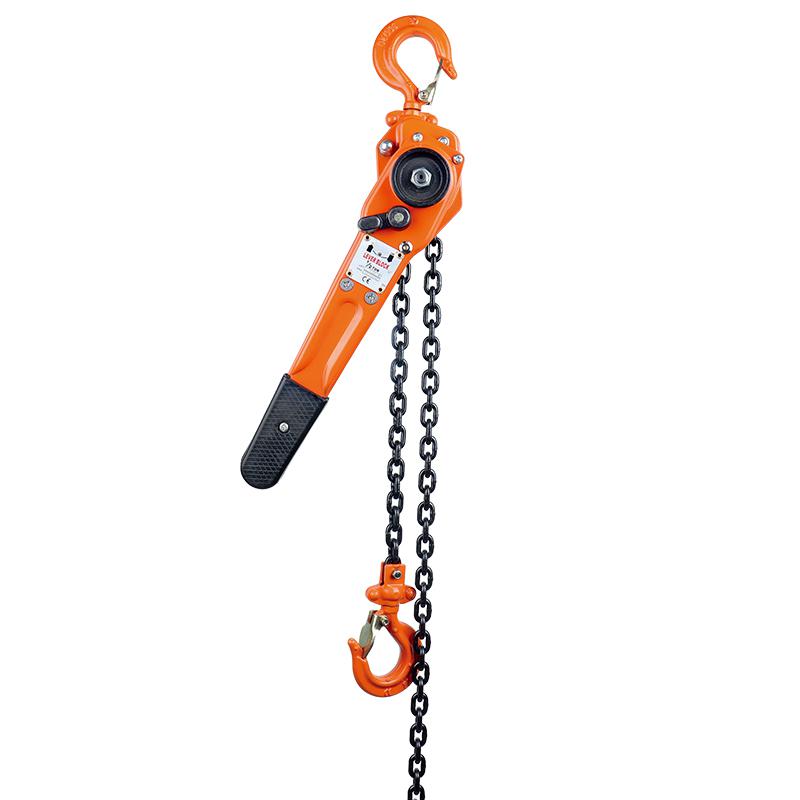

HSH-A型手扳葫蘆

產品介紹：

額定載重：0.25T-9T

起升高度：1米/1.5米

吊鉤材質：錳鋼吊鉤

鏈條材質：G80錳鋼鏈條

外殼材質：合金鋼罩殼

機械行業標準：JB/T 7335—2016

產品特點：

HSH型手扳葫蘆有起重、牽引、張緊三大功能，整機結構設計合理，使用壽命長，維修簡便，體積小，重量輕，攜帶方便。A型手扳葫蘆齒輪不能脫開，靠離合彈簧將剎車彈起實現上下自由拉動。
1.內部齒輪傳動件均采用高強度20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相對比傳統工藝增加了齒輪的抗耐磨性；

2.手柄外扳采用雙邊加強筋設計，使手柄力更強；

3.沖壓手輪在老款基礎上進行優化升級，抓握感，更符合人體工程學設計，手輪上可根據客戶要求加裝指示手輪標牌，使葫蘆視覺感更強；

4.手柄鉚接螺絲采用內六方半圓頭高強度螺絲，牢固度更高；

5.采用高強度G80辰力專利鏈條。

產品用途：

用于工廠、礦山、建筑工地、碼頭、運輸等各種場所，特別是任意角度的牽引貨物，在場地狹小、露天作業或無電源狀況下，更能顯示出它的優勢，是設備安裝、貨物起吊、物體固定、綁扎和牽引的工具。

注意事項：

1.嚴禁超載使用，嚴禁擅自加長手柄使用，嚴禁用人力以外的其他動力操作；

2.使用前應該做好手扳葫蘆的檢查，包括手扳葫蘆的鉗口是否發生嚴重磨損、制動器表面是否有油泥污染等問題；

3.使用時一定要按照手扳葫蘆的標準進行使用，不得隨意加長扳手的長度，不得超載使用，以免在使用過程中發生危險；

4.手扳葫蘆使用完畢應注意及時進行清洗，清洗檢修以后應進行空載試驗和重載試驗，在保證手扳葫蘆完好以后應在通風、干燥處妥善保存。

維修保養：

1.維護和檢修應由懂機器的人員進行，禁止不懂本機性能原理者隨意拆裝；

2.齒輪安裝按圖紙操作；

3.槽型螺母安裝時，應先順時針方向轉動手輪，使棘輪、摩擦片壓緊在制動器座上，再裝上槽型螺母。

技術參數:

額定載荷Capacity(t)		0.25	0.5	0.75	1	1.5	2	3	6	9
標準提升高度STANDARD LIFT(m)		1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
試驗載荷Running test load(KN)		3.75	7.5	11	15	22.5	25	37.5	75	112.5
額定手扳力Effort required to lift rated load (ND)		250	340	140	140	220	240	320	340	360
起重鏈行數Strands of load chain		1	1	1	1	1	1	1	2	3
起重鏈直徑Strands of load chain(mm)		4	5	6	6	7.1	8	10	10	10
主要尺寸Dimensions(mm)	A	92	105	148	148	172	172	200	200	200
	B	72	78	90	90	98	98	115	115	115
	C	85	80	136	136	160	160	180	235	330
	D	30	35	40	40	44	46	50	64	85
	H	230	260	320	320	380	380	480	600	700
	L	160	300	280	280	410	410	410	410	410
	K	25	25	27	27	34	36	38	48	57
凈重 Net Weight(Kg)		1.8	4	7	7	10	11.8	17.5	28.5	45
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		0.41	0.52	0.8	0.8	1.1	1.4	2.2	4.4	6.6
包裝尺寸 Package size(cm)		221811	371211	371615	371615	511715	511715	522018	542020	563223
